テルミン自体に馴染みがなくても、そのループする電子音は聞いたことがあるかもしれません。1950年代のSF映画の不気味なサウンドトラックを覚えていますか？あの振動音はテルミンによって生成された可能性が高いでしょう。
1919年頃、ロシアの物理学者レオン・テルミンによって設計されたこの両手で演奏する楽器は、世界初の電子楽器の一つであり、物理的に触れることなく演奏できる最初の楽器でもありました。発明から30年後、テルミンは1950年代にアメリカのシンセサイザーのゴッドファーザー、ロバート・モーグによって広く知られるようになり、SF映画の古典『地球が静止する日』で不朽の名作となりました。
本格的なテルミンは400ドル近くしますが、以下の手順を使えば、ポケットサイズのテルミン風楽器を手軽に作ることができます。本物のテルミンは、接地された可変容量コンデンサを使って手のひらの動きで周波数と音量を変化させますが、私たちの「ポケットテルミン」は光の変化によって不思議なビブラートを生み出します。
統計
- 時間: 3時間
- 価格: 18.39ドル
- 難易度:簡単
部品
- 合計 2 個の 555 個のタイマー集積回路 (IC) (すべての電子機器; 1.50 ドル)
- CdS光電池2個（The Electronic Goldmine #G14025; 3.00ドル）
- 2個（0.01 mF）のコンデンサ（すべての電子機器; 0.60ドル）
- 1K抵抗器（すべての電子機器; 0.50ドル）
- 5K ポテンショメータ (All Electronics #VTP-5K; $1.00)
- 2 ポジション PCB 端子 (All Electronics #TER-202; 0.45 ドル)
- 8オーム 1インチスピーカー（All Electronics #SK-100; 1.15ドル）
- 9ボルト電池スナップ（All Electronics #BST-3; 1.00ドル）
- 分割レベルシールドボックス（All Electronics #MB-100; 1.20ドル）
- 接続ワイヤー（RadioShack #278-1224; 5.99ドル）
- 9ボルト電池（現地で入手可能；2ドル）
2つの無線周波数発振器で動作する従来のテルミンとは異なり、このポケットテルミンは、光の変化によって制御される発振器と周波数分周器で構成されています。ポケットテルミンは光に非常に敏感であるため、最良の音響効果を得るには、暗い場所で演奏する必要がありますのでご注意ください。
説明書

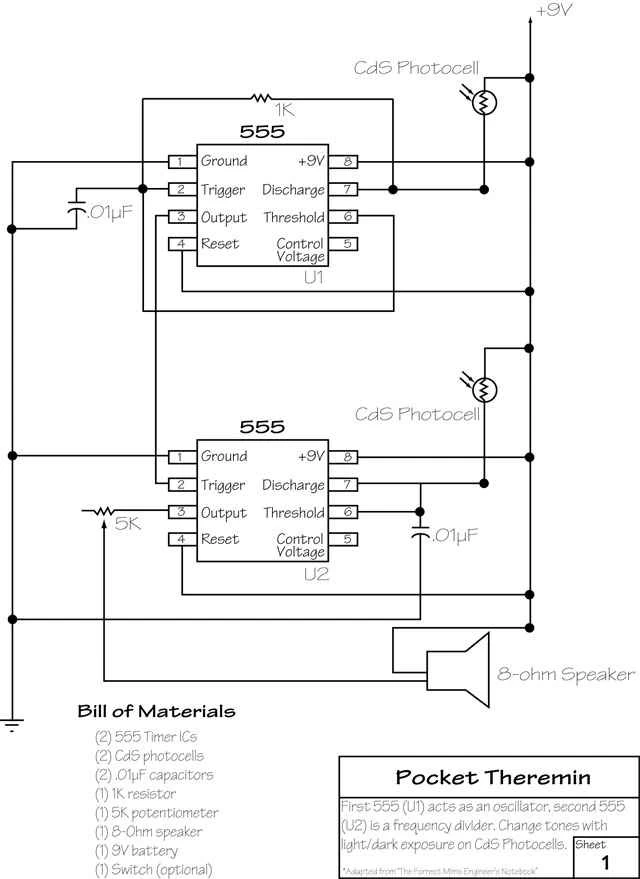

1. 回路を組み立てます。ポケットテルミンの回路図（下記）を参考に、デュアル555タイマーIC発振器と周波数分周器の回路を完成させます。Electronic Goldmineの光電セル・アソートメントからCdS光電セルを2つ選びます。様々な光電セルで、様々な音色効果を試してみてください。配線は、ボックス内で全ての部品を無理なく配線できる長さを確保してください。
2. 端子に配線します。2ピンのPCB端子を、9V電池スナップのプラス（+、赤）リードとアース（-、黒）リードのコネクタとして使用します。回路の+9V接続をすべて2ピンのPCB端子の1つのピンに配線し、はんだ付けします。次に、回路のGND接続をすべてもう1つのピンに配線し、このピンにすべての配線をはんだ付けします。
3. ボックスを分解する。金属製の分割レベルシールドボックスを分解します。最終設計に不要なプラグ、バネ式ドア、モジュラーシールドをすべて取り外します。
4. 内部を保護しましょう。ポケットテルミンを演奏中に電子部品がショートするのを防ぐため、金属製の箱の内側をテープ、プラスチックチューブ、またはビニールテープなどで絶縁しましょう。

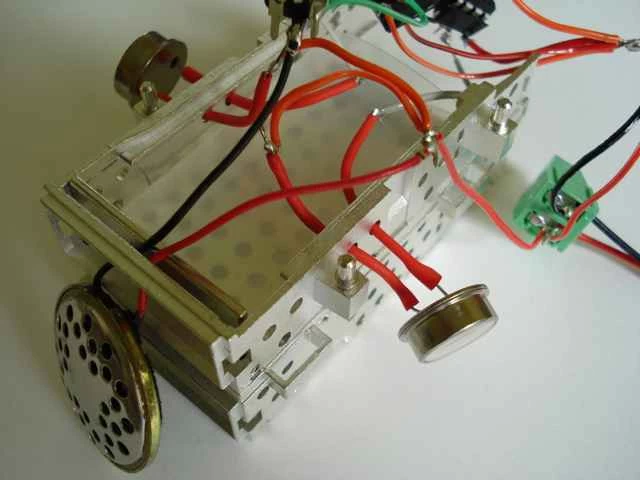

5. 完成した回路をボックス内に設置します。2つのCdS光電セルをボックスの反対側に外側から取り付けます。この配置により、最終的な音響効果をより独立して、より器用に制御できるようになります。次に、スピーカーをボックスの前面に固定します。電池スナップの赤いリード線を手順2で取り付けた+9ボルト端子にねじ込みます。スナップの黒いリード線をもう一方の端子にねじ込み、9ボルト電池スナップをボックスの外側に配線します。

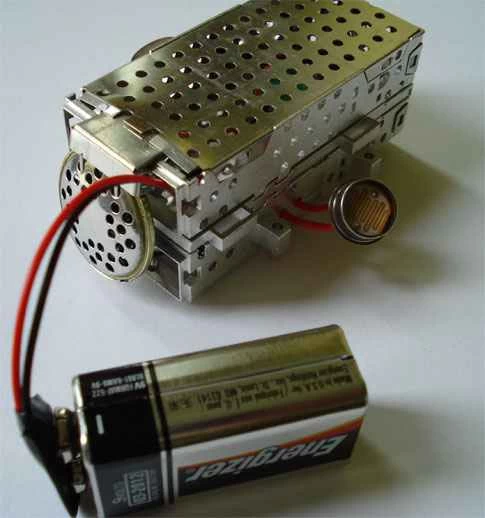

6. 電源を入れます。9ボルト電池をバッテリースナップに接続します。ポケットテルミンはすぐに音を出し始めます。5Kポテンショメータを調整することで、スピーカーの音量を調節できます。
何も聞こえない場合は、部品、配線、金属ケースの間でショートがないか確認してください。回路構成に問題がなければ、ポケットテルミンを暗い場所に移動してみてください。少し暗い部屋であれば、ポケットテルミンはワイルドで多様な音色を奏でることができるはずです。ポケットテルミンの出力周波数とピッチを変えるには、2つのCdS光電セルに手を動かすだけです。
さあ、あなた自身のレトロな SF 映画を撮影しましょう。効果音はすでにポケットの中に入っています。
